L'interferenza elettromagnetica (EMI) è una sfida comune nel funzionamento delle macchine per prove di tenuta d'aria. In qualità di fornitore leader di macchine per prove di tenuta d'aria, comprendiamo l'importanza di affrontare le problematiche EMI per garantire risultati di prova accurati e affidabili. In questo blog esploreremo il modo in cui le nostre macchine per prove di tenuta d'aria gestiscono le interferenze elettromagnetiche durante i test.
Comprendere l'interferenza elettromagnetica
Per interferenza elettromagnetica si intende l'interruzione del normale funzionamento dei dispositivi elettronici causata da campi elettromagnetici. Questi campi possono essere generati da varie fonti, come linee elettriche, apparecchiature elettriche, trasmettitori a radiofrequenza (RF) e persino fenomeni naturali come i fulmini. Nel contesto delle macchine per prove di tenuta dell'aria, le EMI possono influenzare la precisione dei sensori, la stabilità dei sistemi di controllo e l'integrità della trasmissione dei dati.
Fonti di interferenza elettromagnetica nelle prove di perdita d'aria
Esistono diverse potenziali fonti di EMI negli ambienti di prova delle perdite d'aria. Innanzitutto il sistema di alimentazione può introdurre interferenze. Le fluttuazioni nella rete elettrica, il rumore elettrico proveniente dalle apparecchiature vicine e una messa a terra inadeguata possono generare campi elettromagnetici che potrebbero interferire con il funzionamento della macchina di prova. In secondo luogo, le emissioni RF provenienti da dispositivi di comunicazione wireless, come telefoni cellulari, router Wi-Fi e dispositivi Bluetooth, possono causare interferenze. Questi dispositivi funzionano in bande di frequenza specifiche e, se le loro emissioni si sovrappongono alle frequenze sensibili dei componenti della macchina di prova, ciò può portare a una distorsione del segnale.
In terzo luogo, la macchina di prova stessa può generare campi elettromagnetici durante il funzionamento. Ad esempio, i motori, le elettrovalvole e altri componenti elettrici della macchina possono produrre radiazioni elettromagnetiche. Se non adeguatamente schermate, queste EMI autogenerate possono influenzare le prestazioni di altri componenti all'interno della macchina.
Le nostre strategie per gestire le interferenze elettromagnetiche
1. Progettazione della schermatura
Uno dei metodi principali che utilizziamo per gestire le EMI è la schermatura. Le nostre macchine per prove di tenuta d'aria sono progettate con involucri metallici che fungono da gabbie di Faraday. Una gabbia di Faraday è un involucro conduttivo che blocca i campi elettromagnetici esterni. L'involucro metallico della nostra macchina di prova è realizzato con materiali di alta qualità con buona conduttività, come alluminio o acciaio. Protegge efficacemente i componenti interni da fonti EMI esterne.
Oltre all'involucro complessivo, utilizziamo anche la schermatura per i singoli componenti. Ad esempio, i sensori e le schede di controllo sono spesso collocati in scatole schermate. Queste scatole sono rivestite con materiali conduttivi per impedire ai campi elettromagnetici di penetrare e interferire con i circuiti elettronici sensibili. Utilizzando più strati di schermatura, possiamo ridurre significativamente l'impatto delle EMI sulle prestazioni della macchina di prova.
2. Tecnologia di filtraggio
Il filtraggio è un'altra strategia importante per gestire le EMI. Installiamo filtri contro le interferenze elettromagnetiche nei circuiti di alimentazione delle nostre macchine di prova. Questi filtri sono progettati per bloccare le frequenze indesiderate e consentire il passaggio solo delle frequenze di potenza desiderate. I filtri sono tipicamente costituiti da induttori, condensatori e resistori disposti in configurazioni specifiche.
Ad esempio, un filtro di modo comune viene utilizzato per sopprimere il rumore di modo comune, ovvero il rumore che appare su entrambe le linee elettriche con la stessa fase. I filtri in modalità differenziale vengono utilizzati per sopprimere il rumore in modalità differenziale, ovvero il rumore che appare tra le linee elettriche con fasi opposte. Utilizzando questi filtri possiamo ripulire l'alimentazione e ridurre le EMI introdotte attraverso le linee elettriche.
Utilizziamo anche filtri di segnale per le linee di trasmissione dati. Questi filtri sono progettati per rimuovere il rumore ad alta frequenza e le interferenze dai segnali del sensore. Filtrando i segnali possiamo garantire che i dati ricevuti dal sistema di controllo siano accurati e affidabili.
3. Sistema di messa a terra
Un adeguato sistema di messa a terra è essenziale per gestire le EMI. Le nostre macchine per il controllo delle perdite d'aria sono dotate di un sistema di messa a terra ben progettato. Il sistema di messa a terra fornisce un percorso a bassa impedenza affinché la corrente elettrica possa fluire verso terra. Ciò aiuta a dissipare l'energia elettromagnetica e a ridurre il potenziale di EMI.
Utilizziamo più punti di messa a terra in tutta la macchina per garantire che tutti i componenti siano adeguatamente messi a terra. I fili di terra sono costituiti da conduttori di alta qualità con bassa resistenza. Inoltre, ci assicuriamo che il sistema di messa a terra sia collegato a una terra affidabile. Ciò aiuta a prevenire l'accumulo di elettricità statica e l'accumulo di cariche elettromagnetiche, che possono causare interferenze.
4. Ottimizzazione del layout del circuito
Anche la disposizione dei circuiti elettrici nella macchina di prova gioca un ruolo importante nella gestione delle EMI. Progettiamo attentamente le schede elettroniche per ridurre al minimo la lunghezza delle tracce del segnale e ridurre l'accoppiamento tra circuiti diversi. Mantenendo brevi le tracce del segnale possiamo ridurre la radiazione dei campi elettromagnetici e la suscettibilità alle interferenze esterne.
Separiamo anche i circuiti di potenza dai circuiti di segnale. I circuiti di alimentazione trasportano segnali ad alta corrente e alta tensione, che possono generare campi elettromagnetici significativi. Separandoli dai circuiti sensibili del segnale, possiamo evitare che le interferenze elettromagnetiche legate all'alimentazione compromettano l'integrità del segnale.
Impatto sull'accuratezza e sull'affidabilità dei test
Implementando queste strategie per gestire le interferenze elettromagnetiche, le nostre macchine per prove di tenuta d'aria possono raggiungere elevati livelli di precisione e affidabilità. Il design della schermatura, la tecnologia di filtraggio, il sistema di messa a terra e l'ottimizzazione del layout del circuito lavorano insieme per ridurre al minimo l'impatto delle interferenze elettromagnetiche sul processo di test.
Letture accurate del sensore sono fondamentali per il test delle perdite d'aria. L'EMI può rendere imprecise le letture del sensore, portando a risultati di test falsi. Le nostre strategie di mitigazione EMI garantiscono che i sensori operino in un ambiente elettromagnetico stabile, fornendo letture accurate e coerenti.
Anche l'affidabilità del sistema di controllo è migliorata. L'EMI può interrompere il funzionamento del sistema di controllo, provocandone il malfunzionamento o provocando decisioni errate. Grazie al nostro design resistente alle EMI, il sistema di controllo può funzionare senza intoppi ed eseguire le sue funzioni in modo accurato, garantendo la corretta esecuzione del processo di test.
Prodotti correlati e loro resistenza alle interferenze elettromagnetiche
In qualità di fornitore di macchine per prove di tenuta dell'aria, offriamo anche una gamma di prodotti correlati, come ad esempioMacchina per prove di tenuta all'aria delle bombole di GPL,Attrezzatura per il recupero dei liquidi residui delle bombole GPL, EForno a combustione di bombole di GPL. Questi prodotti sono inoltre progettati con strategie di mitigazione EMI simili.

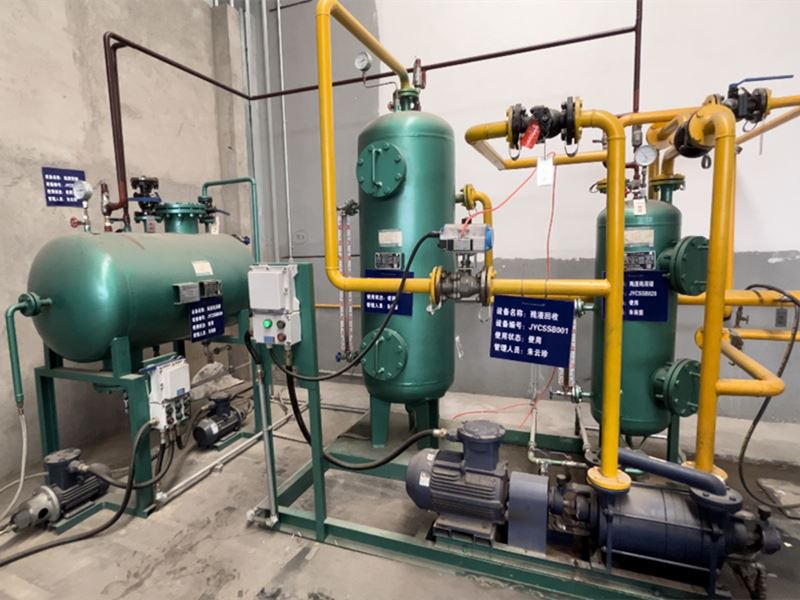

Ad esempio, la macchina per il test di tenuta all'aria delle bombole di GPL utilizza schermature e filtri per garantire misurazioni accurate della pressione e del flusso durante il test di tenuta all'aria. L'apparecchiatura per il recupero del liquido residuo della bombola GPL, che comprende pompe elettriche e sistemi di controllo, è protetta dalle interferenze elettromagnetiche per garantire un funzionamento affidabile. Il forno a combustione delle bombole di GPL è inoltre dotato di un sistema di messa a terra e di un layout del circuito ben progettati per evitare che le interferenze elettromagnetiche influenzino il controllo della temperatura e le caratteristiche di sicurezza.
Conclusione
L'interferenza elettromagnetica rappresenta una sfida significativa nel funzionamento delle macchine per prove di tenuta d'aria. Tuttavia, attraverso la nostra progettazione e ingegneria avanzate, abbiamo sviluppato strategie efficaci per gestire le interferenze elettromagnetiche. Il nostro design di schermatura, la tecnologia di filtraggio, il sistema di messa a terra e l'ottimizzazione del layout del circuito garantiscono che le nostre macchine per il test delle perdite d'aria possano funzionare in modo accurato e affidabile in vari ambienti elettromagnetici.
Se avete bisogno di macchine per prove di tenuta d'aria di alta qualità o di prodotti correlati, vi invitiamo a contattarci per l'approvvigionamento e ulteriori discussioni. Il nostro team di esperti è pronto a fornirti informazioni dettagliate e soluzioni personalizzate per soddisfare le tue esigenze specifiche.
Riferimenti
- Paul, Clayton R. "Compatibilità elettromagnetica per ingegneri". Wiley, 2006.
- Ott, Henry W. "Ingegneria della compatibilità elettromagnetica". Wiley-Interscienza, 2009.
- Schmitt, Ron. "Compatibilità elettromagnetica nei circuiti stampati". Newnes, 2008.
